| SÍMBOLO | UNIDAD | MEDIDA |
| ØD | mm | 52,50 |
| d | mm | 50,00 |
| B | mm | 50,00 |
| b | mm | 10,00 |
| ØS | mm | 30,00 |
| H | mm | 37,00 |
| A | mm | 40,00 |
| C | mm | 50,00 |
| E | mm | 40,00 |
| F | métrica/paso | M8x1,25 |
| REFERENCIA CHAPA DE AJUSTE AXIAL | ESPESOR | |
| DS-PS53-1 | 1,00 mm | |
| DS-PS53-05 | 0,50 mm |

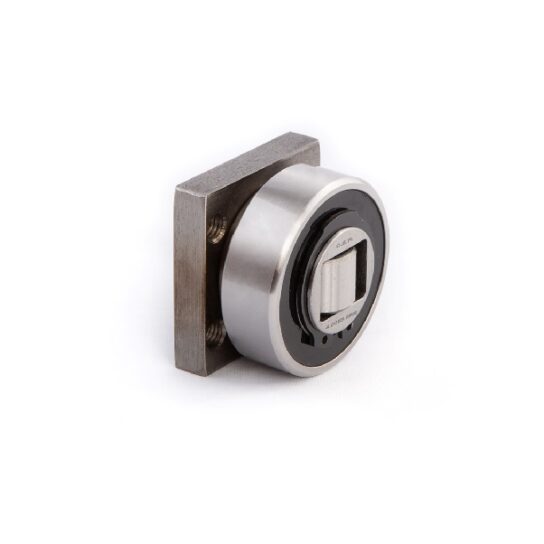

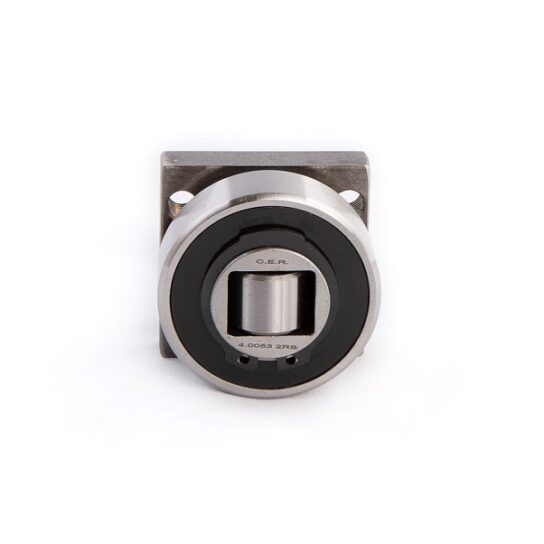

4.0053
Ver producto
*Esta imagen se proporciona exclusivamente con fines ilustrativos. Es importante tener en cuenta que, siendo una representación genérica, puede presentar diferencias en algunos acabados con el producto final que reciba.
Esta serie de placas y conjuntos soldados presentan las siguientes características:
| SÍMBOLO | UNIDAD | MEDIDA |
| ØD | mm | 52,50 |
| d | mm | 50,00 |
| B | mm | 50,00 |
| b | mm | 10,00 |
| ØS | mm | 30,00 |
| H | mm | 37,00 |
| A | mm | 40,00 |
| C | mm | 50,00 |
| E | mm | 40,00 |
| F | métrica/paso | M8x1,25 |
| REFERENCIA CHAPA DE AJUSTE AXIAL | ESPESOR | |
| DS-PS53-1 | 1,00 mm | |
| DS-PS53-05 | 0,50 mm |
Acero F1+C (actualmente EN 1.0122 acero S235JR+C / S235JRC). Pertenece al grupo de aceros estructurales no aleados. Material calibrado por estirado en frío de barras laminadas en caliente calidad S235JR, aumentando su límite elástico y resistencia mecánica. Material apto para soldar / soldadura.
Chapas de acero S-235 pulidas y cortadas a laser. Permiten el reglaje axial entre el plano transversal de rodadura del perfil y el rodillo de guía axial del rodamiento combinado. Las chapas de ajuste se insertan entre la placa de fijación y la estructura.
Por lo general se utilizan en aquellos conjuntos donde los rodamientos carecen de un sistema propio de ajuste del rodillo axial.
