5.2700/20

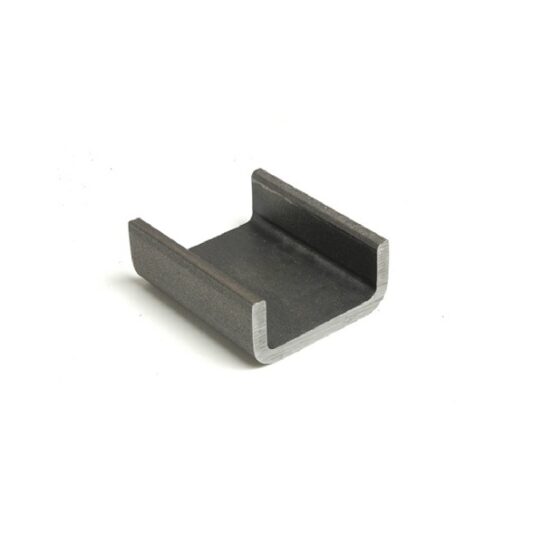

Perfiles guía estándar formato U 5.2/EC para rodamientos CER

Presenta las siguientes características:

  • Laminado en frío.
  • Material: acero S355JO Wb. ung. EN10.025.
  • Tolerancias según normativas ISO 8015 – DIN EN 10.162.
  • Entrega inmediata para suministros en barras de 2000 mm de longitud.
  • Longitud máxima de suministro 8100 mm en bruto.
  • Este producto se puede suministrar a medida.
  • Tolerancia longitudinal de corte 0/±1,5 mm.

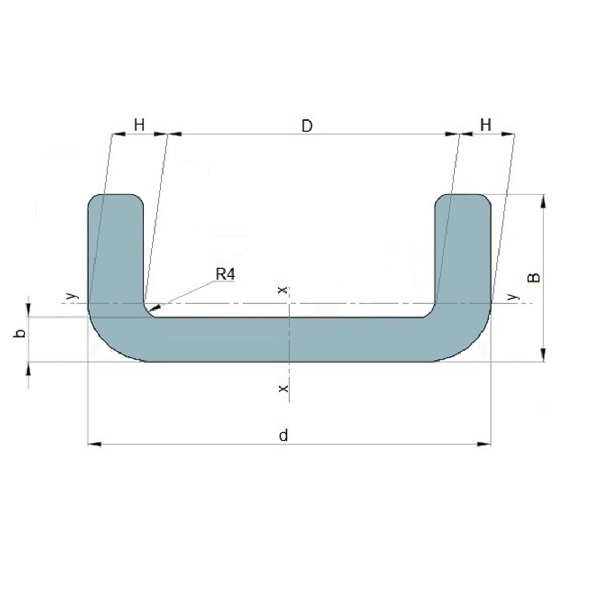

SÍMBOLOUNIDADMEDIDA
Dmm53,00
dmm65,00
Bmm30,00
bmm6,00
Hmm6,00
MODULO DE RESISTENCIA (Wx)cm311,62
MODULO DE RESISTENCIA (Wy)cm35,36
MOMENTO DE INERCIA (Ix)cm437,76
MOMENTO DE INERCIA (Iy)cm45,09
PESOkg/m5,30
MATERIAL

Acero S355JO Wb. ung. EN10.025

Acero al carbono con una resistencia media y con buena soldabilidad y tenacidad. Son aceros estructurales no aleados con una resistencia al impacto garantizada a -20°C.  Resultados aceptables en la cementación en piezas de responsabilidad limitada.

Clasificación: Acero de bajo carbono.

Aplicación: Productos planos y largos, así como productos semielaborados para su fabricación.

PROCESO FABRICACIÓN

Laminado en frío

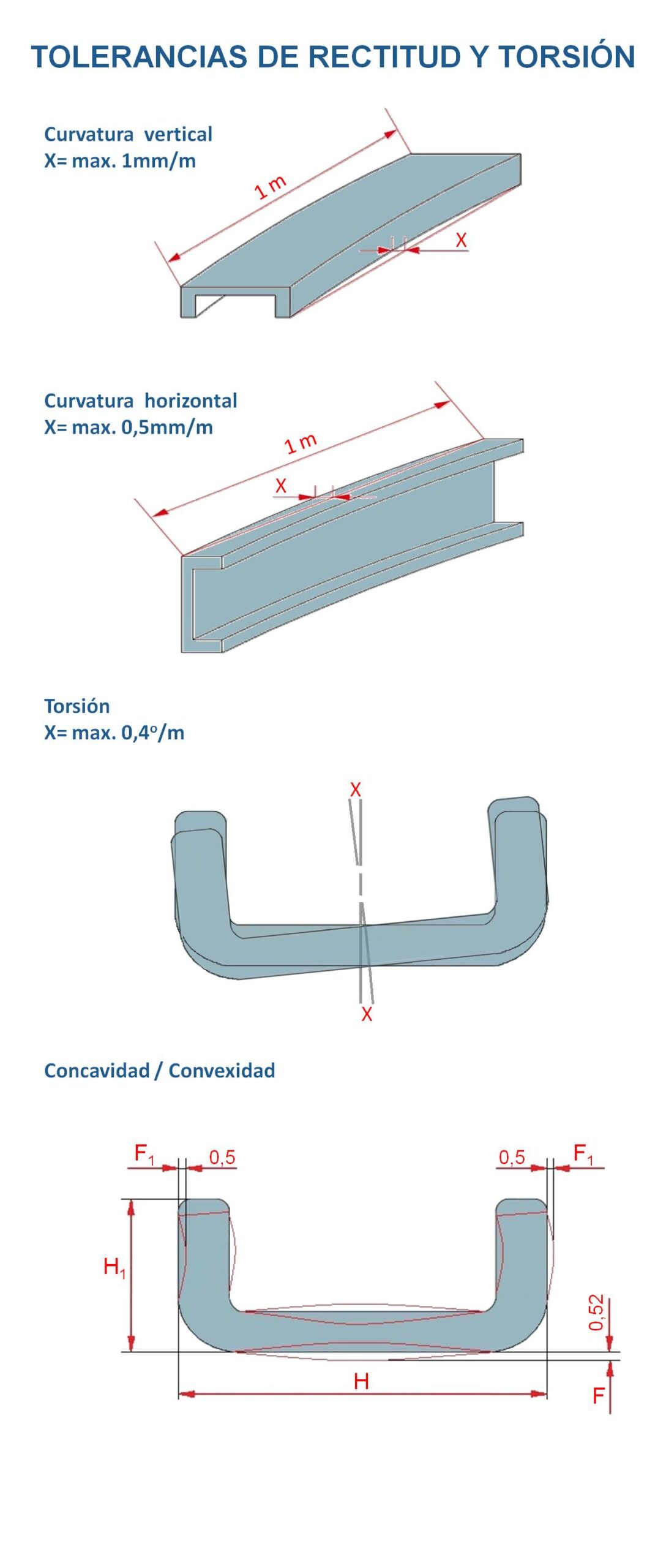

TOLERANCIAS NORMATIVA ISO 8015 DIN EN 10.162.
 1.- Tolerancias de rectitud vertical y horizontal:
  • Rectitud vertical máx. 1,00 mm/m
  • Rectitud horizontal máx. 0,5 mm/m
2.- Tolerancias de torsión:
  • El perfil de esta serie tiene un giro máximo de 0,4º por metro. En  caso de aplicaciones donde la torsión permitida sea especial debe ser consultada con nuestro Departamento Técnico.
3.- Concavidad y Convexidad:
  • La ondulación F o F1 admisible de las superficies podrá ser cóncava o convexa hasta un máximo de 0,8% de H o H1, con un mínimo 0,5 mm. La ondulación admisible es independiente de las desviaciones límite de las dimensiones de la sección transversal y no debe incluirse en ellas. Las ondulaciones (cóncavas o convexas) que se encuentran dentro de las desviaciones límite de las dimensiones de la sección transversal siempre son admisibles.
APLICACIONES MÁS FRECUENTES:
  • Apiladores.
  • Elevadores.
  • Remontadores.
