| SÍMBOLO | UNIDAD | MEDIDA |
| ØD | mm | 340,00 |
| Ød | mm | 140,00 |
| B | mm | 160,00 |
| b | mm | 162,00 |
| R | mm | 5,00 |
| NORMA DIN ISO 281 / DIN ISO 76 | UNIDAD | RADIAL |
| C (Carga Dinámica kN) | kN | 1620,00 |
| Co (Carga Estática kN) | kN | 2600,00 |
| Peso Und. | kg | 88,000 |

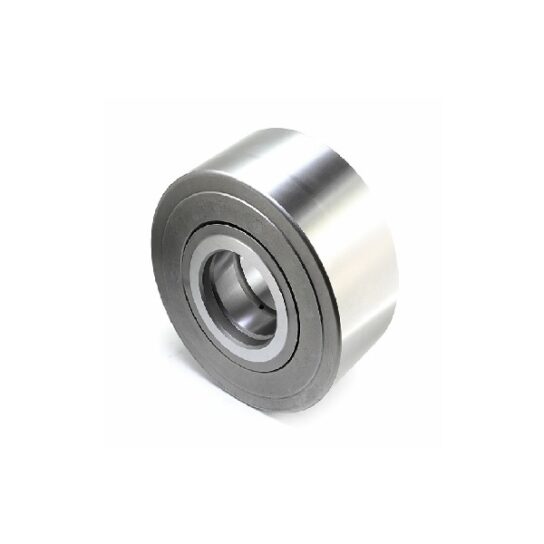

*Esta imagen se proporciona exclusivamente con fines ilustrativos. Es importante tener en cuenta que, siendo una representación genérica, puede presentar diferencias en algunos acabados con el producto final que reciba.

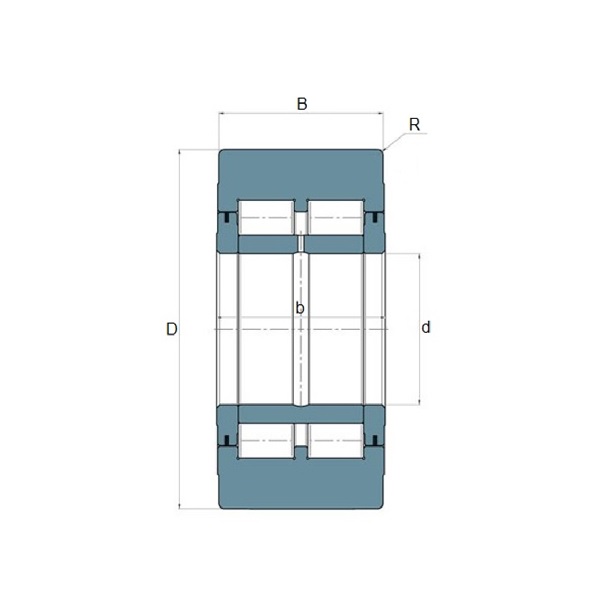

Características técnicas del rodillo de apoyo con pestaña central, sin jaula:
| SÍMBOLO | UNIDAD | MEDIDA |
| ØD | mm | 340,00 |
| Ød | mm | 140,00 |
| B | mm | 160,00 |
| b | mm | 162,00 |
| R | mm | 5,00 |
| NORMA DIN ISO 281 / DIN ISO 76 | UNIDAD | RADIAL |
| C (Carga Dinámica kN) | kN | 1620,00 |
| Co (Carga Estática kN) | kN | 2600,00 |
| Peso Und. | kg | 88,000 |

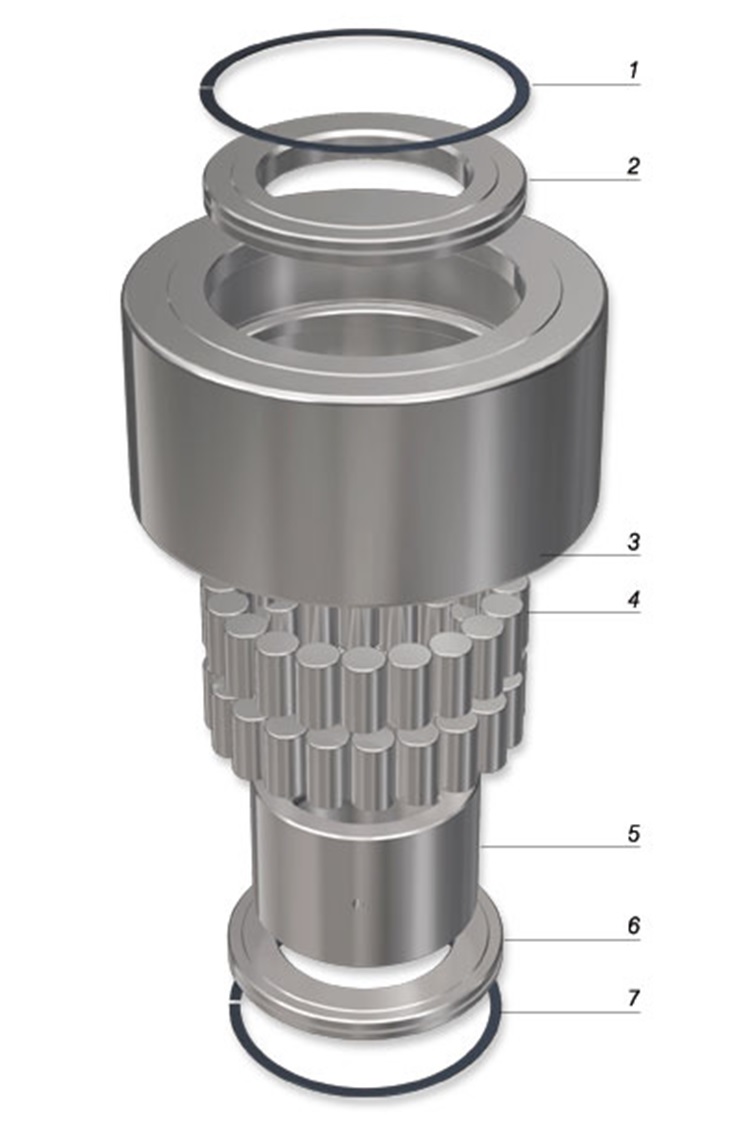

Nuestras unidades constructivas de alto rendimiento están diseñadas para soportar las cargas más elevadas y ofrecer una fiabilidad excepcional en entornos industriales exigentes. Fabricamos meticulosamente estos rodamientos para garantizar una operatividad superior y una vida útil prolongada.
Está diseñado con paredes gruesas y fabricado en acero cementado o templado de alta resistencia según diámetros exteriores (20CrMnTi, 100CrMo7), lo que le proporciona una alta capacidad para soportar cargas radiales y una excelente resistencia al desgaste.
Su superficie exterior abombada asegura una distribución uniforme de la carga, minimizando los esfuerzos de borde y reduciendo el riesgo de daños prematuros por desalineación o cargas desiguales.
Las pestañas integrales en ambos extremos y la central, mecanizadas con precisión, delimitan los caminos de rodadura interiores, contribuyendo al guiado axial y ofreciendo una mayor estabilidad en aplicaciones con cargas combinadas.
El acabado totalmente rectificado de las pistas garantiza un contacto óptimo con los elementos rodantes, reduciendo la fricción y el calentamiento durante el funcionamiento.
Además, bajo pedido, el anillo exterior puede suministrarse con superficie cilíndrica para aplicaciones específicas.
Fabricado en acero de alta resistencia (100Cr6), presenta un acabado de precisión que garantiza un ajuste seguro sobre el eje. Incorpora un canal guía para lubricante, diseñado para facilitar una distribución uniforme del lubricante hacia los caminos de rodadura, optimizando la vida útil del rodamiento.
Su geometría permite un montaje fiable incluso en aplicaciones sometidas a altas cargas radiales o combinadas, evitando desplazamientos axiales no deseados.
El mecanizado preciso del canal de lubricación asegura un flujo constante de grasa o aceite, favoreciendo el correcto funcionamiento en condiciones de trabajo exigentes y reduciendo el desgaste por fricción.
Los rodamientos de apoyo de la serie RSU incorporan rodillos cilíndricos de acero 100Cr6 con cabeza plana, fabricados y rectificados con alta precisión dimensional y superficial. Estos rodillos, de cabeza plana, garantizan un contacto lineal optimizado con las pistas de rodadura, favoreciendo una distribución uniforme de las cargas y minimizando las tensiones internas, mejorando así el rendimiento y la vida útil del rodamiento.
La configuración sin jaula permite alojar el mayor número posible de rodillos dentro del rodamiento, lo que se traduce en una capacidad de carga radial muy elevada. Esta disposición maximiza la superficie de contacto y mejora el reparto de las cargas dinámicas y de impacto, características esenciales en aplicaciones industriales pesadas y entornos de trabajo exigentes.
Gracias a su acabado superficial preciso, los elementos rodantes de la serie RSU garantizan un funcionamiento suave, reducen el desgaste y contribuyen a alargar la vida útil del conjunto.
El sistema de obturación mediante anillos FEY y las tapas de apoyo rectificadas combina eficacia de sellado y robustez mecánica, formando un sistema de obturación laberíntica altamente eficiente. Los anillos FEY, fabricados en acero elástico tratado, se montan en los alojamientos mecanizados con alta precisión tanto en el anillo exterior como en las tapas de apoyo, lo que garantiza un ajuste óptimo y contribuye a la formación de una barrera eficaz frente a la infiltración de contaminantes sólidos y líquidos, mejorando así la protección del sistema y la fiabilidad operativa.
Esta solución minimiza el desgaste interno al impedir la entrada de polvo, suciedad y humedad, y al mismo tiempo retiene el lubricante en el interior, asegurando un funcionamiento fiable y prolongado incluso en condiciones de trabajo adversas.
Los Rodamientos de apoyo tipo RSU están diseñados para funcionar con lubricación permanente mediante grasa, garantizando una operación fiable y prolongada incluso en condiciones de carga elevada y ambientes exigentes.
El lubricante, se aplica durante el montaje y se mantiene en la pista de rodadura gracias al eficaz sistema de obturación con anillos FEY, que evita su pérdida prematura y la entrada de contaminantes.
Para aplicaciones especiales o condiciones extremas (altas temperaturas, ambientes agresivos), se recomienda el uso de grasas especiales de alta resistencia, compatibles con la aplicación y el entorno operativo.
Dado que se trata de rodamientos sin jaula, presentan una mayor densidad de elementos rodantes, lo que incrementa la fricción interna y la generación de calor. Por ello, requieren intervalos de relubricación más cortos, particularmente en aplicaciones sometidas a altas cargas, velocidades elevadas o ambientes con alta concentración de contaminantes sólidos o humedad.
Nuestros rodamientos están lubricados con grasa industrial de grado 3 tipo multipropósito. Basada en la mezcla de aceites minerales de alto índice de viscosidad y jabón espesante de litio, conteniendo además aditivos antioxidante, antidesgaste y antiherrumbre.
Este tipo de grasa tiene un amplio rango de condiciones de operación, incluso en presencia de humedad y temperaturas entre los -20°C y +120°C, pudiendo alcanzar temperaturas pico de hasta +130°C.
Nuestros rodamientos se fabrican con una tolerancia de ejecución normal (PN), aunque podemos suministrarlos con una tolerancia de clase P5 (DIN 620) bajo petición para aplicaciones que requieren una precisión aún mayor. Los valores de capacidad de carga especificados en nuestras tablas han sido calculados rigurosamente según las normas internacionales ISO 281/1 e ISO 76, garantizando su idoneidad para su uso como rodamientos. Es importante destacar que estos valores se refieren a su función como elementos de soporte de carga y no como ruedas de rodadura.
