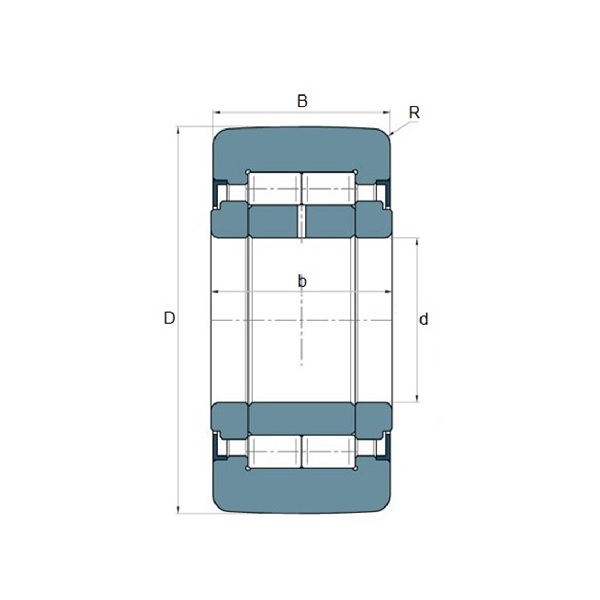

| SÍMBOLO | UNIDAD | MEDIDA |
| ØD | mm | 80,00 |
| Ød | mm | 40,00 |
| B | mm | 30,00 |
| b | mm | 32,00 |
| R | mm | 1,10 |
| NORMA DIN ISO 281 / DIN ISO 76 | UNIDAD | RADIAL |
| C (Carga Dinámica kN) | kN | 55,00 |
| Co (Carga Estática kN) | kN | 75,00 |
| Peso Und. | kg | 0,824 |

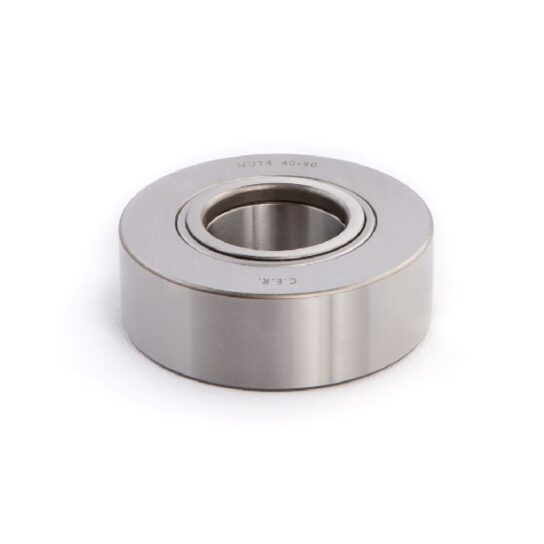

*Esta imagen se proporciona exclusivamente con fines ilustrativos. Es importante tener en cuenta que, siendo una representación genérica, puede presentar diferencias en algunos acabados con el producto final que reciba.
Características técnicas del rodillo de apoyo sin jaula:
| SÍMBOLO | UNIDAD | MEDIDA |
| ØD | mm | 80,00 |
| Ød | mm | 40,00 |
| B | mm | 30,00 |
| b | mm | 32,00 |
| R | mm | 1,10 |
| NORMA DIN ISO 281 / DIN ISO 76 | UNIDAD | RADIAL |
| C (Carga Dinámica kN) | kN | 55,00 |
| Co (Carga Estática kN) | kN | 75,00 |
| Peso Und. | kg | 0,824 |
Nuestras unidades constructivas de alto rendimiento están diseñadas para soportar las cargas más elevadas y ofrecer una fiabilidad excepcional en entornos industriales exigentes. Fabricamos meticulosamente estos rodamientos para garantizar una operatividad superior y una vida útil prolongada.
Fabricado en acero 100Cr6 de alta calidad, asegura una resistencia y durabilidad excepcionales. Su diseño de pared gruesa con superficie exterior abombada permite una distribución óptima de la carga; también está disponible con superficie cilíndrica. Los cantos perfilados están inteligentemente diseñados para prevenir la concentración de esfuerzos y tensiones, incluso en condiciones de funcionamiento inclinado, asegurando la integridad estructural. Además, su guiado axial se realiza de forma eficiente a través de los propios elementos rodantes, simplificando el diseño y aumentando la robustez.
Fabricado en acero 100Cr6 de alta calidad, el anillo interior incorpora un orificio de lubricación que facilita el reengrase, asegurando una lubricación constante durante toda la vida útil del rodillo. Al tratarse de modelos sin jaula, requieren un reengrase más frecuente, especialmente en aplicaciones de alta exigencia o en entornos con elevada presencia de contaminantes.
Rodillos cilíndricos fabricados en acero 100Cr6 de alta calidad, de cabeza plana y rectificados con máxima precisión, lo que optimiza el contacto superficial y la distribución de la carga. La configuración de complemento completo (sin jaula) permite la colocación del máximo número de rodillos posible, lo que se traduce en una capacidad de carga radial significativamente superior, adecuada para aplicaciones exigentes y de alto rendimiento.
Nuestro avanzado sistema de obturación ofrece una protección superior. Este innovador sistema combina una arandela de acero rectificada y una lámina de acero en forma de «L» montada sobre el anillo exterior. Esta configuración crea un laberinto efectivo que protege el interior del rodamiento contra la entrada de contaminantes externos como polvo y suciedad, y ayuda a retener el lubricante, prolongando así la vida útil del rodamiento.
La vida útil de un rodamiento está influenciada también por la calidad y cantidad de lubricante utilizado, independientemente de las condiciones de trabajo y materiales utilizados en su fabricación, C.E.R. utiliza solo lubricantes de alta calidad.
Nuestros rodamientos están lubricados con grasa industrial de grado 3 tipo multipropósito. Basada en la mezcla de aceites minerales de alto índice de viscosidad y jabón espesante de litio, conteniendo además aditivos antioxidante, antidesgaste y antiherrumbre.
Este tipo de grasa tiene un amplio rango de condiciones de operación, incluso en presencia de humedad y temperaturas entre los -20°C y +120°C, pudiendo alcanzar temperaturas pico de hasta +130°C.
Para trabajos con condiciones ambientales limpias y de interior, donde se realizan aplicaciones normales, no continuas, de un sólo turno de trabajo o con cargas ligeras y sin cambios. En estos casos no se necesita un reengrase constante pero sí una periodicidad de reengrase.
Para trabajos con condiciones ambientales adversas con exceso de polvo, suciedad, humedad, vibraciones intensas, montajes verticales, operaciones al aire libre y/o continuas temperaturas superiores a 80ºC, cambios frecuentes de carga y servicios donde los rodamientos trabajen con cargas muy pesadas, se deben establecer unos rigurosos periodos de reengrase regulados y determinados para cada tipo de trabajo.
El reengrase se realiza mediante pistolas o bombas manuales de grasa, conectadas al orificio de lubricación ubicado en el aro interior del rodillo. Para aplicaciones que requieren reengrases frecuentes, se recomienda el uso de sistemas automáticos, como bombas de grasa o distribuidores de dosificación volumétrica integrados en una instalación centralizada de lubricación, lo que garantiza una dosificación precisa y continua del lubricante.
Nuestros rodamientos se fabrican con una tolerancia de ejecución normal (PN), aunque podemos suministrarlos con una tolerancia de clase P5 (DIN 620) bajo petición para aplicaciones que requieren una precisión aún mayor. Los valores de capacidad de carga especificados en nuestras tablas han sido calculados rigurosamente según las normas internacionales ISO 281/1 e ISO 76, garantizando su idoneidad para su uso como rodamientos. Es importante destacar que estos valores se refieren a su función como elementos de soporte de carga y no como ruedas de rodadura.
