CONTRARRODILLOS PARA APLANADORA CON EJE

Rodillos de apoyo y Contrarrodillos para máquinas de aplanado

Esta serie de rodillos de apoyo o contrarrodillos especiales  presentan las siguientes características:

  • Aceros especiales según el diámetro del anillo exterior.
  • Capacidades elevadas de carga.
  • Capacidad de absorción de fuerzas axiales.
  • Preparados para elevadas velocidades de giro (RPM).
  • Tolerancia de ejecución estándar P0 y clase P5 (DIN620) según especificaciones de trabajo.
  • Sistemas de obturación especiales.
  • Canales y agujeros de lubricación o preparados para ausencia de mantenimiento «long life».
  • Bajo pedido se pueden fabricar en acero inoxidable.
Contáctanos para más info

Descripción

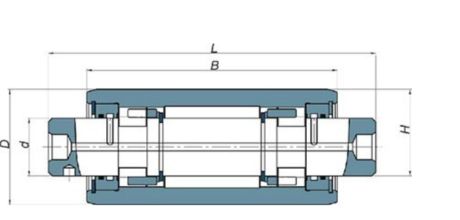

                    DISEÑO A 2 HILERAS DE RODILLO                                                           DISEÑO A 4 HILERAS DE RODILLO





Ref. C.R. Sigla D
(mm)		 d (mm) L
(mm)		 B
(mm)		 E
(mm)		 h (mm) Nº filas rodillos Cw (kN) Cow (kN)
300-0003 CRAT 47X20X155 47 20 155 125 126 – 4 57,2 65,9
300-0004 CRAT 47X22X145 47 22 145 115 – 21 2 46,4 49,2
300-0005 CRAT 50X20X165 50 20 166 128 130 – 4 69,1 83,2
300-0006 CRAT 52X20X55 52 20 55 24 27,4 – 2 33 43
300-0007 CRAT 52X20X125 52 20 125 94 95 – 4 65,1 77,7
300-0008 CRAT 55X25X159.5 55 25 159,5 125 – 21 4 100,4 131,8
300-0009 CRAT 60X25X90 60 25 90 50 52 – 2 36,2 43
300-0010 CRAT 60X25X160 60 25 160 130 132 – 2 71,3 84,3
300-0011 CRAT 60X25X170 60 25 170 130 132 – 2 71,3 84,3
300-0012 CRAT 60X30X151.25 60 30 151,25 109,25 111,3 27 2 70,2 82
300-0013 CRAT 60X30X189 60 30 189 160,3 – 25 2 72,4 85,3
300-0014 CRAT 60X30X201 60 30 201 160,3 – – 2 72,4 85,3
300-0015 CRAT 60X30X202 60 30 202 160,3 162 27 2 72,4 85,3
300-0016 CRAT 65X25X198 65 25 198 156 168 21,5 4 124,2 170,6
300-0017 CRAT 75X40X165 75 40 165 140 143 29,5 4 149 208,5
300-0018 CRAT 76X40X165 76 40 165 140 143 30 4 152,3 213,8
300-0019 CRAT 80X35X201 80 35 201 160,3 – – 2 111,2 115,6
300-0020 CRAT 80X35X210 80 35 210 170 – – 2 111,2 115,6
300-0021 CRAT 80X35X230 80 35 230 200 – 30,5 2 114,5 118,8
300-0022 CRAT 80X35X302.5 80 35 302,5 261,8 – – 2 111,2 115,6
300-0023 CRAT 80X40X180 80 40 180 140 143 – 4 127,5 171,7
300-0024 CRAT 80X40X210 80 40 210 150 156 – 4 136 188
300-0025 CRAT 90X45X134.3 90 45 134,3 100 102 – 2 139,3 167,4
300-0026 CRAT 90X45X140 90 45 140 100 102 – 2 157,7 195,5
300-0027 CRAT 95X45X288 95 45 288 236 240 – 2 173,9 229
300-0028 CRAT 95X45X362 95 45 362 310 314 – 2 179,3 238,7
300-0029 CRAT 100X45X245 100 45 245 200 201,4 – 2 175 231,1
300-0030 CRAT 100X45X246 100 45 246 200 201,4 – 2 175 231,1
300-0031 CRAT 100X45X246 100 45 246 200 201,4 – 4 280,8 415,8
300-0032 CRAT 134X55X146 134 55 146 83 85 50 2 227,9 315

Cw: Carga dinámica
Cow: Carga estática

– Está previsto el llenado de aire para la ejecución del PDA
– La dimensión H se selecciona en grupos de 0,008 mm





ANILLO EXTERIOR RADIAL

Fabricados en acero 100Cr6 / 100CrMo7 a todo temple (se templa la totalidad de la pieza, incluido el núcleo). El acero a todo temple garantiza una alta resistencia al agotamiento y desgaste, siendo su dureza de 60-2 HRC. Suele acabar con una bombatura para optimizar la distribución de la carga aplicada.

Evaluadas las condiciones de tu acoplamiento y bajo pedido con el rodillo o cilindro de trabajo se puede reducir la dureza a 53-58 HRC.

EJE CENTRAL

El eje central se fabrica en dos tipos de acero, según las dimensiones y la forma: UNI 100Cr6 / 100CrMo7 o UNI 18NiCrMo5 acero de segmentación.

En ambos casos su dureza es de 60 HCR.

SISTEMA DE OBTURACIONES

Su sistema de obturaciones está altamente reforzado que permite el sellado de los elementos rodantes contra contaminaciones exteriores como (polvo, humedad, cascarilla…) y prevención de fugas de grasa.

Los rodamientos pueden ir previstos de juntas de obturación 2ZL o PP bajo pedido.

LUBRICANTE

Los rodillos de apoyo están lubricados con grasa según norma DIN 51825.

Nuestros rodillos de apoyo y contrarrodillos están previstos con canales de entrada y salida para mejorar el sistema de lubricación de los elementos rodantes. Se entregan prelubricados con grasa. También se fabrican en ejecución «long-life» (sin mantenimiento).

La vida útil de un rodamiento está influenciada también por la calidad y cantidad de lubricante utilizado, independientemente de las condiciones de trabajo y materiales utilizados en su fabricación, C.E.R. utiliza solo lubricantes de alta calidad.

Será necesario un reengrase o un cambio de la grasa original del rodamiento cuando la duración de servicio de la grasa es más corta que la duración de vida útil esperada del rodamiento.

  1. ANILLO ELÁSTICO SEEGER
  2. ANILLO DE OBTURACIÓN FEY
  3. TAPA DE APOYO
  4. OBTURACIÓN O-RING
  5. ANILLO EXTERIOR
  6. OBTURACIÓN O-RING
  7. TAPA DE APOYO
  8. ANILLO DE OBTURACIÓN FEY
  9. ANILLO ELÁSTICO SEEGER
  10. OBTURACIÓN O-RING
  11. RODILLOS CILÍNDRICOS
  12. JAULA
  13. TAPA DE APOYO
  14. ANILLO ELÁSTICO SEEGER
  15. EJE CENTRAL
  16. ANILLO ELÁSTICO SEEGER
  17. TAPA DE APOYO
  18. JAULA
  19. RODILLOS CILÍNDRICOS
