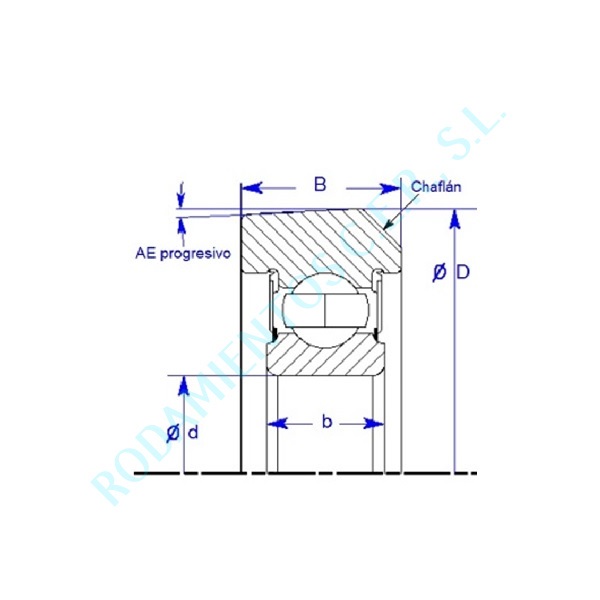

| SÍMBOLO | UNIDAD | MEDIDA |
| ØD | mm | 81,28 |
| Ød | mm | 30,00 |
| B | mm | 25,40 |
| b | mm | 19,58 |
| R | mm | chaflán |
| C | N | 19450 |
| Co | N | 11260 |
| Peso Und. | kg | 0,658 |

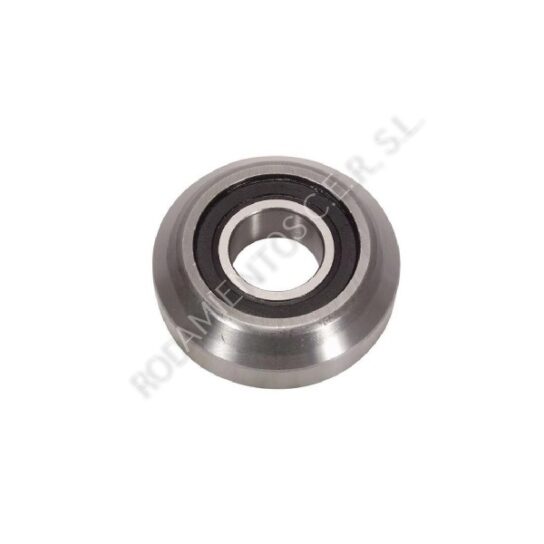

*Esta imagen se proporciona exclusivamente con fines ilustrativos. Es importante tener en cuenta que, siendo una representación genérica, puede presentar diferencias en algunos acabados con el producto final que reciba.
